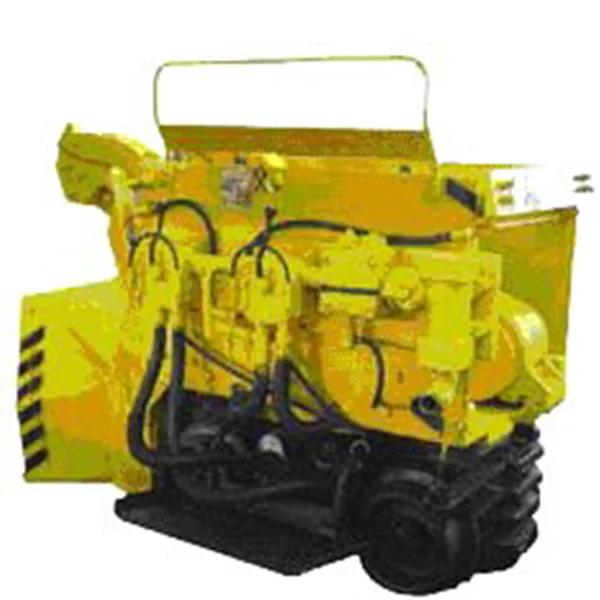

.این دستگاه توده سنگ را با اندازه ذرات تا 600 میلی متر در کار با ارتفاع حداقل 2.85 متر از سر ریل بارگیری می کند. بارگیری از مسیر ریلی که ماشین در امتداد آن حرکت می کند انجام می شود.
این دستگاه از واحدهای اصلی زیر تشکیل شده است - مکانیزم حرکت، صفحه گردان، مکانیزم بالابر، بدنه کار، پانل کنترل، مکانیزم چرخش و سیستم آبیاری.
دستگاه بارگیری PPN-3A با عملکرد متناوب با چسبندگی پایین تر توده سنگ، بارگیری مستقیم، با مکانیزم حرکت چرخ-راه آهن، تثبیت کابل بدنه کار و درایو پنوماتیک.
این دستگاه از نظر طراحی بسیار ساده، کارکرد و نگهداری آسان، مولد و قابل اعتماد در کار است. برای کاهش خستگی اپراتور، دستگاه به یک صداگیر و یک پایه ضد لرزش مجهز شده است.
مشخصات فنی دستگاه بارگیری PPN-3A:
پارامترتوضیحات
بهره وری فنی، m³/min1.8*
ظرفیت سطل، m³0.55
عرض عکسبرداری، میلی متر3200
ارتفاع بارگیری، میلی متر1650
حداکثر ارتفاع، میلی متر2800
جلو بارگذاری، m3.2
ابعاد کلی در موقعیت حمل و نقل، میلی متر، نه بیشتر از:
طول
عرض
ارتفاع
3200
1500
1800
ریل ، میلی متر600، 750، 900
مصرف هوای خاص، m³/min26.0*
توان نصب شده موتورهای پنوماتیک، کیلو وات39.8*
فشار هوای فشرده، MPa0.4 - 0.7
وزن، t، 6.8
* در فشار هوای فشرده 0.5 مگاپاسکالطرح ماشین بارگیری PPN-3A.
طرح ماشین بارگیری PPN-3A1 - بدنه بارگیری سطل؛
2 - کنترل پنل;
3 - صفحه گردان;
4 - وسایل در حال اجرا;
5 - موتور دنده در حال کار;
6 - مکانیزم بالابر;
7 - مکانیسم برگشت سطل.
