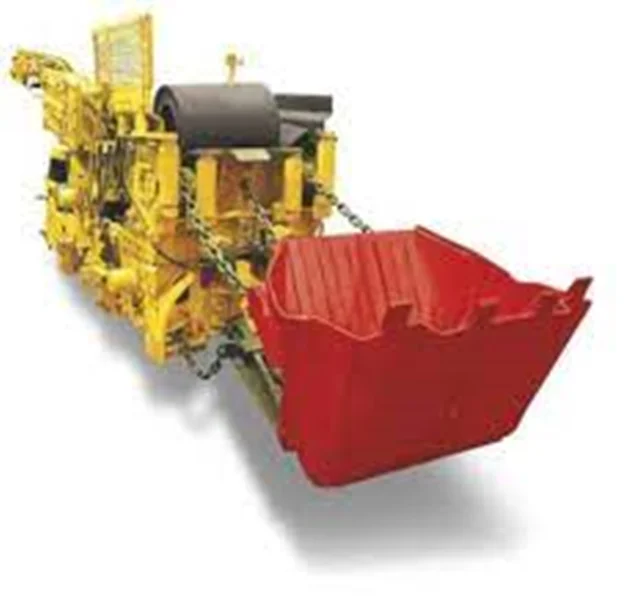

لودر روسی 1PPN5 یک دستگاه بارگیری از نوع سطلی، با بارگیری پلکانی توده سنگ، با درایو الکتریکی، برای بارگیری توده سنگ تخریب شده با ضریب سختی تا 16 واحد در هنگام انجام کارهای افقی و کمی شیبدار (تا 3± درجه) طراحی شده است. سطح مقطع بیش از 7.5 متر مربع در صاف. چگالی ظاهری توده سنگ غوطه ور بیش از 1.8 تن در متر مکعب نیست.ماشین بارگیری یک واگن برقی خودکششی است که روی یک مسیر چرخ و ریل قرار دارد. متصل به چرخ دستی: یک بدنه کار - "سطل"، یک گیره بافر، یک چرخش نوار نقاله در یک صفحه افقی. سطل روی بوم ثابت می شود و با استفاده از زنجیر توسط یک وینچ بلند می شود. سنگ از سطل پس از چرخش در صفحه عمودی به پناهگاه نوار نقاله تخلیه می شود و در امتداد آن به چرخ دستی های روی نوار نقاله دریفت یا وسایل نقلیه دیگر فرستاده می شود. دستگاه توسط راننده ای که در محل ایستاده با استفاده از یک کنترل از راه دور کنترل می شود.
این طرح، تجهیزات حفاری لولایی را برای حفاری ته‌چاله محکم می‌کند.
مشخصات فنی دستگاه بارگیری 1PPN5.
پارامترتوضیحات
بهره وری فنی، m³/min1.25
ظرفیت سطل، m³0.35
عرض عکسبرداری، میلی متر4000
ارتفاع بارگیری، میلی متر، نه کمتر از1450
اندازه قطعات توده سنگ غوطه ور، میلی متر، نه کمتر از400
عرض مسیر، میلی متر600، 750، 900
عرض تسمه نقاله، میلی متر650
ولتاژ شبکه، V380/660
قدرت درایو ماشین، کیلو وات14
قدرت درایو نوار نقاله، کیلو وات7.5
ابعاد کلی دستگاه در موقعیت حمل و نقل (کار)، میلی متر7300 (7535) × 1400 (1700) × 1750 (2250)
وزن، t،9.8
طرح ماشین بارگیری 1PPN5.
طرح ماشین بارگیری 1PPN51 - گاری های خودکششی;
2 - تسمه نقاله;
3 - کنترل پنل;
4 - سطل؛
5 - فلش؛
6 - سکوی راننده.
