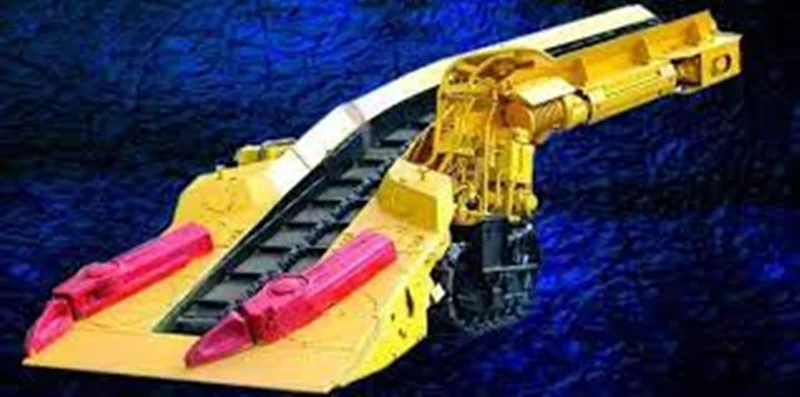

لودرهای 1PNB2 برای مکانیزه کردن فرآیند بارگیری توده سنگ با چگالی ظاهری تا 1.4 تن بر متر مربع، با ضریب قدرت 6 در مقیاس MM Protodyakonov طراحی شده‌اند. ، اندازه قطعات در بزرگترین ابعاد در چرخ دستی ها، روی نوار نقاله و سایر وسایل نقلیه هنگام حرکت افقی و شیب دار (تا 10 ± درجه) کار بیش از 400 میلی متر نیست.
مورد استفاده در صنایع زغال سنگ، شیل و معدن.لودر 1PNB2U مجهز به وینچ ایمنی 1LP است و برای بارگیری توده سنگی که با حفاری و انفجار یا غیره شل شده است، در هنگام حرکت افقی و شیب دار تا 18 درجه، با سطح مقطع شفاف حداقل 8.4 متر مربع طراحی شده است. .
لودر حفاری 1PNB2B با وجود تجهیزات حفاری نصب شده و سیستم آب پاش متمایز می شود. برای حفاری سوراخ و بارگذاری توده سنگ منفجر شده در روش حفاری و انفجار معدن در کارکردهای افقی و شیب دار (تا 10 درجه) طراحی شده است.
به دلیل وجود دو سرعت حرکتی، اینگونه ماشین های بارگذاری قادرند نیروی فشار زیادی را بر روی جرم بارگذاری شده در حین ضربه کاری (بارگذاری) دریافت کرده و در هنگام مانور به سرعت حرکت کنند. ماشین آلات را می توان در معادنی که به دلیل گاز و گرد و غبار خطرناک هستند استفاده کرد. استفاده از ماشین آلات در سطح معادنی که به دلیل فوران ناگهانی زغال سنگ، سنگ و گاز خطرناک هستند ممنوع است.
مشخصات فنی ماشین های بارگیری 1PNB2:
پارامتر1PNB21PNB2U1PNB2B
بهره وری فنی، m³/min با زاویه شیب کاری، نه کمتر از:
از 0 تا 10 درجه
از 10 درجه تا 18 درجه
2.2-
_
2.2
1.25
2.2-
_
ابعاد کلی، میلی متر، نه بیشتر از:
طول
عرض
7280
1800
ارتفاع در موقعیت حمل و نقل125013502000
نوع درایوبرقی
توان کل موتور، کیلووات33.533.544.5
ولتاژ شبکه، V380 یا 660
وزن، کیلوگرم، نه بیشتر700075009000
وزن مجموعه تحویل، کیلوگرم، نه بیشتر76001240010000
قسمت شن کش:
بدنه کار
پنجه های خرچنگی
عرض عکسبرداری، میلی متر، نه بیشتر1800

نوع شاسی
کرم مانند
عرض مسیر، میلی متر1390
سرعت کار دستگاه، m/s، نه بیشتر0.17
زاویه چرخش در صفحه افقی از محور دستگاه، درجه:
نه بیشتر
نه کمتر

30 ± 40 ±
بیشترین ارتفاع انتهای بوم بالای خاک، میلی متر2030
حداکثر ارتفاع حفاری، متر--3.5
حداکثر ضربه سر مته، m--2.5
قطر سوراخ های حفر شده، میلی متر--42
طرح ماشین بارگیری 1PNB2.
طرح ماشین بارگیری 1PNB21 - قسمت شن کش؛
2 - وسایل حرکتی؛
3 - تجهیزات الکتریکی;
4 - کنترل پنل;
5 - سیستم هیدرولیک;
6 - بارگیری مجدد
